Установка пьезодатчика на мандолину

Это заказная мандолина работы голландского мастера Thijs van der Harst:



Имеется даже замечательная фотография, об этом свидетельствующая:

(источник: https://vk.com/wall1122369_5138)

Инструмент попал ко мне, потому что с внутренней стороны деки отклеился пьезодатчик.

Достаю всю систему наружу. Правда, "система" - это громко сказано: всего-то пассивная пьеза-наклейка и эндпин-джек. Ни преампа, ни громкости.



Иногда можно просто обновить клеевой слой растворителем. Но тут и работа предстоит не самая простая, и старая липкая лента не вызывает доверия.



Поэтому я ее аккуратненько отлепил, а остатки отмыл уайт-спиритом.



Поскольку приклеить датчик на мандолину сложно, есть смысл делать это особенно тщательно, чтобы потом не возиться снова. Так что работа начинается не с нового скотча, а с подготовки поверхности.

Вот неодимовые магниты. К большому я приклеил кусок шкурки-экстрафайна (зерно около Р320):



Таким образом получается слегка зачистить древесину перед установкой датчика. Чем глаже будет поверхность, тем лучше прилипнет скотч.



С той же целью есть смысл прогрунтовать древесину. Для этого я пользуюсь вот такой штукой из длинной палочки и куска вискозной салфетки. Грунтую текучим цианоакрилатом - он всегда под рукой и быстро сохнет.



Все эти приготовления не решают главной задачи: надо как-то прижать датчик к слегка вогнутой поверхности, до которой не доберешься не то что струбцинами, а даже пальцами. Причем не просто прижать, а прижать в определенном месте.

Пришлось сделать магнитную струбцину. Это несложно: на кусок скотча выкладываются магниты-таблетки, затем в несколько слоев заматываются им же. Полюса расположены в шахматном порядке.



Затем делается еще одна такая же штука. Покрутив их обе, можно найти две плоскости, которые притягивают друг друга идеально, без сдвигов (из-за чередующейся полярности магнитов). Испытания показали, что эта система может дать вполне приличное давление. Кроме того, она легко повторяет легкую выпуклость деки, а за счет "шахматных" полюсов положение половинок относительно друг друга очень стабильно.



Прикидываю расположение датчика - точно под подставкой, как и был. Крайние магниты обозначают габариты датчика.



Для того, чтобы обеспечить начальное сжатие (наиболее важное для большинства контактных клеев), я выгнул вот такую штуковину из толстой проволоки. Она почему-то покрыта медью, но основа - стальная, и замечательно магнитится.



Я прицепил датчик к магнитам на крошечный кусочек двухстороннего скотча, который при первой же нагрузке легко отвалится. Примерно так же на деке закреплены внешние магниты. Все готово к установке:

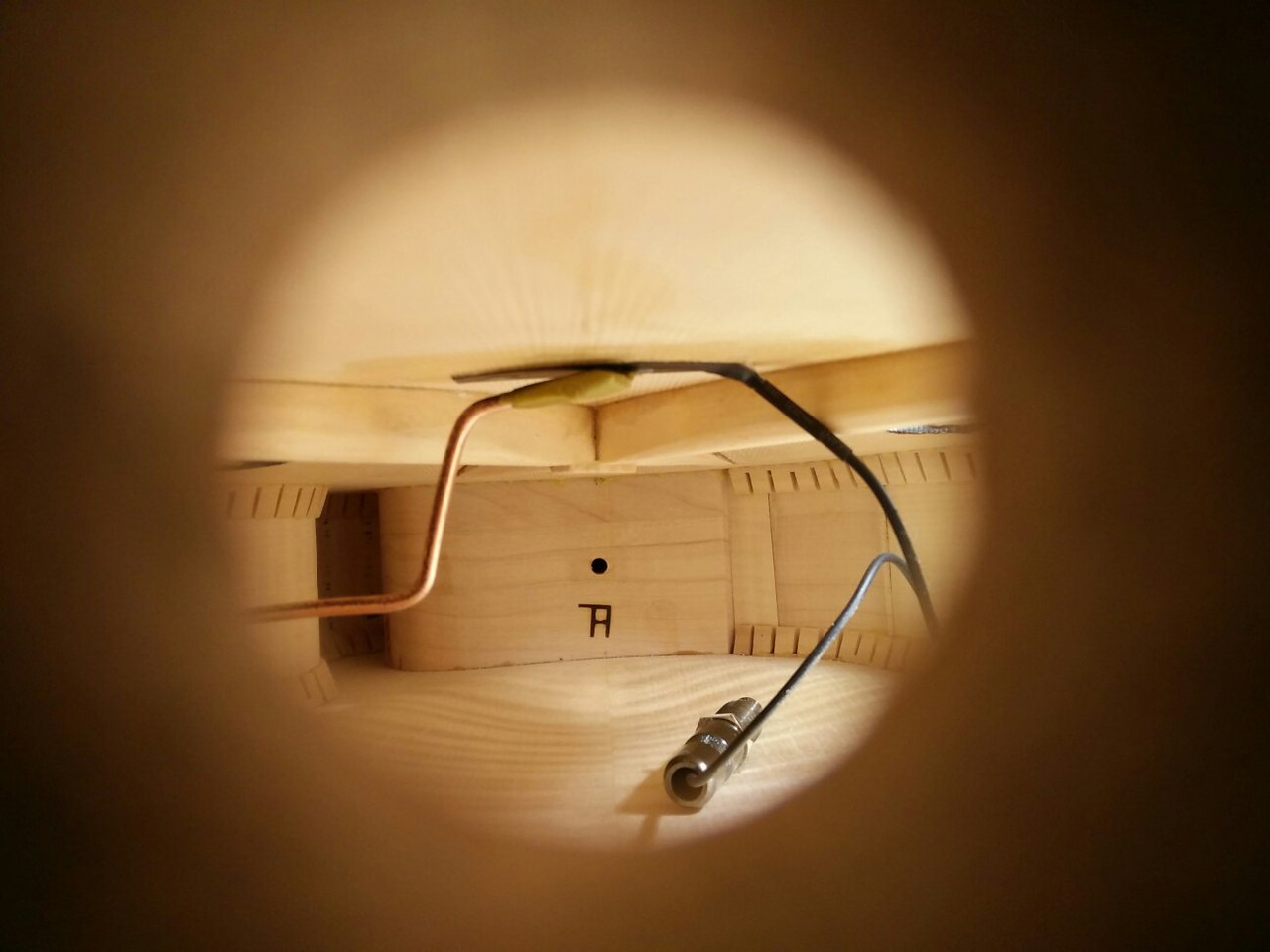

Снял защитную пленку со скотча, запихнул датчик внутрь - а дальше магниты нашли друг друга без моей помощи, и осталось только сильно потянуть проволоку вверх, чтобы датчик посильнее прижался к деке. Я подержал ее примерно минуту, а магниты снял через полчаса. После этого на всякий случай еще раз продавил датчик по всей длине все той же проволокой, намотав на кончик побольше скотча для мягкости:



На этой фотке, кстати, видно пятно от грунта.

Осталось поставить эндпин-джек. На акустических гитарах я обычно пользуюсь палочкой от японской еды - у нее идеальное сечение, на которое плотно сажается гнездо. Но тут огромного резонаторного отверстия нет, поэтому нужно нечто более гибкое, чтобы его можно было вывести через эфу и подцепить к джеку. В мастерской для этого дела нашелся специальный инструмент:


(сделал Гоша)

***

Мандолина вовсю играет с конца февраля 2018-го. Ничего не отвалилось. Отвалится - допишу.
